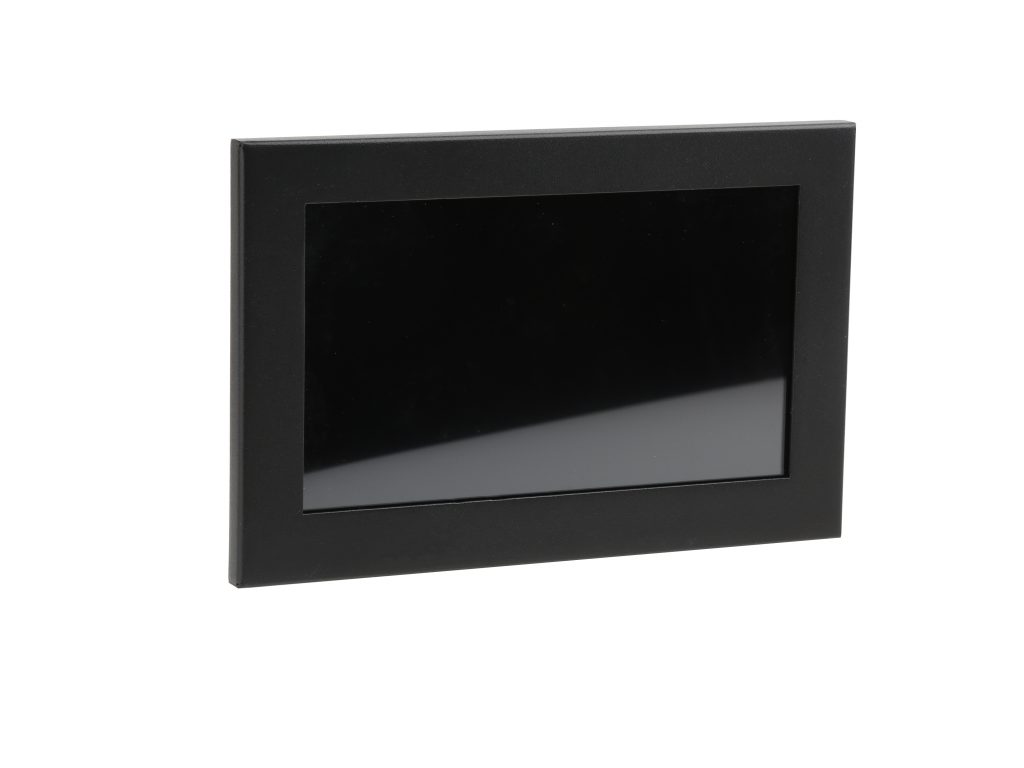

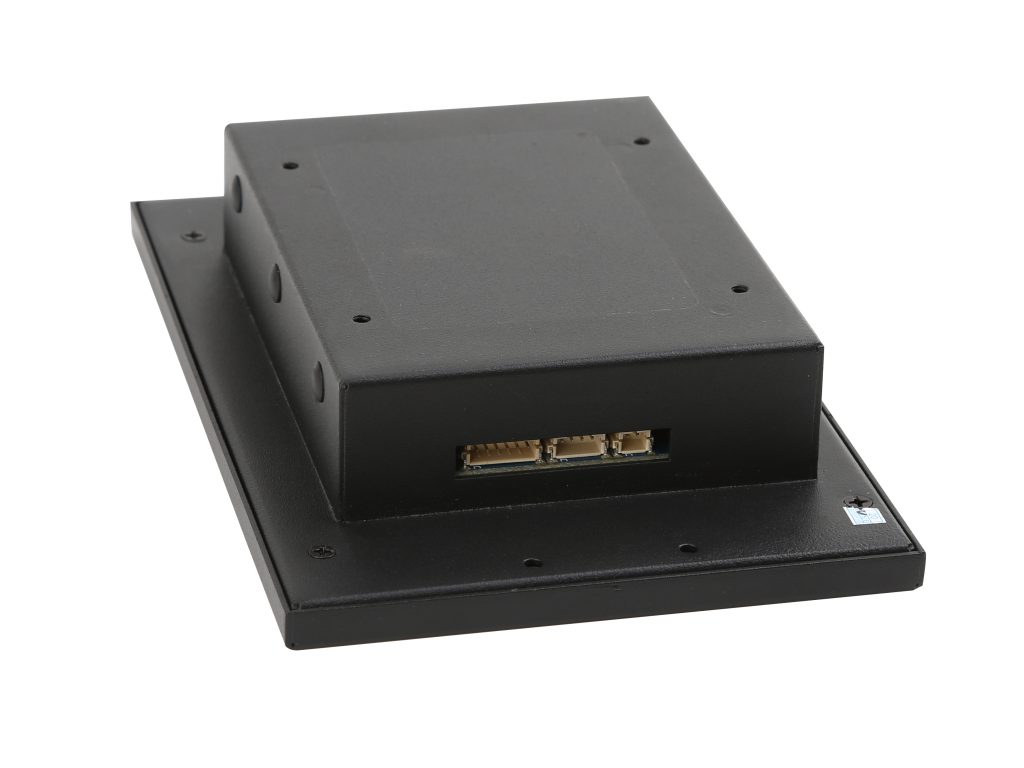

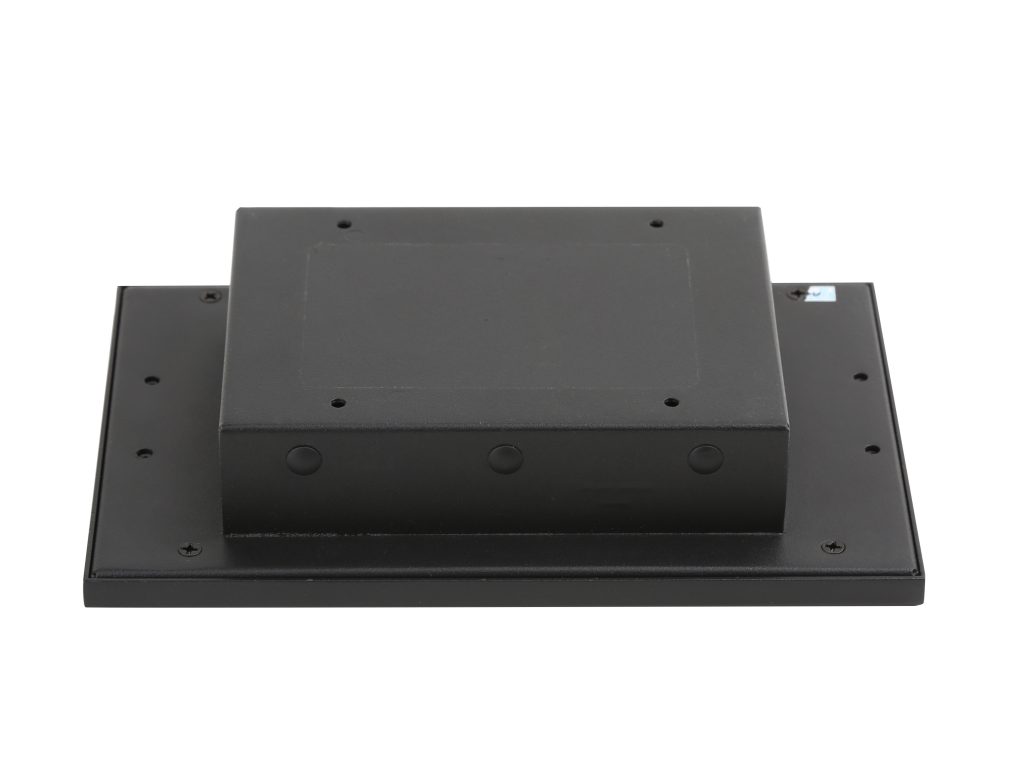

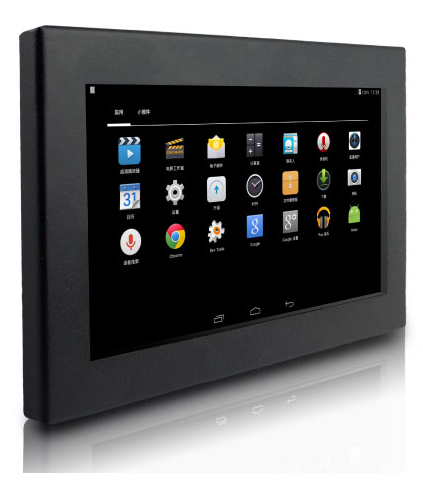

一體化觸控10.1寸顯示屏 HMI QT組態

DM-C501D 一體化 10.1寸顯示屏 HMI QT組態

CPU:工業級ARM Cortex—A7 四核，主頻最高1.2GHz

內存:DDR3 512MB

存儲：16GB eMMC 可擴展SSD固態硬盤

接口：1、路10/100/1000Mbps自適應工業以太網接口、4路RS232/RS485接口、1路USB、1路CAN總線

無線通訊：NB-IOT/4G全網通遠程無線數據傳輸

全工業化設計外露接口全部做防雷擊、防浪涌、防靜電處理支持1.5KV 隔離變壓保護

支持SNMP及蒂蒙Device Manager云平臺，實現遠程集中網管，遠程管理調試及配置

支持OTA在線更新，自動在線更新軟件，支持系統升級、系統迭代，無需人員維護

預裝Linux結合自主開發華通組態開發環境，可方便、高效的完成應用程序開發及交互調試

簡介

DM-C501D系列智能控制器預裝嵌入式Linux操作系統，為用戶開發提供了一個開放、高效的軟件平臺，結合蒂蒙技術自主開發的華通組態、極光數據庫、登峰采集系統開發環境，可方便、高效的完成應用程序開發及交互調試。

DM-C501D系列采用高性能、低功耗、小體積的嵌入式微處理器，具有強大的運算、存儲能力，具有本地及遠程無線通信能力，可實現現場數據的實時采集與處理、復雜控制算法以及海量現場數據存儲，配合豐富的外圍接口及通信功能，非常適合運用于較高運算能力的數據采集與控制系統、通訊系統、遠程設備監控等應用場合。強固型金屬外殼及內部電路“三防”處理，尤其適合惡劣的現場環境。

功能特點

1.采用嵌入式Linux操作系統，共享內存數據交換方式，支持多達10000點的數據同時采樣

2.采用標準關系型SQL數據庫，具有高速永久存盤機制，支持SD卡存儲容量拓展

3.支持4個串口、1個CAN總線接口、1路以太網接口

4.采用10.1寸真彩LCD顯示

5.實時數據支持標準modbusTCP接口

6.內置自主研發的實數據庫

7.支持GPRS、Internet等多種通信方式

8.支持IEC60870-101、103、104、DB35、XML、J19391等諸多通信協議

9.可與PLC，PAC，分布式I/O，智能儀表，運動/熱控制器，變頻器和傳感器等多種工業設備無縫相連，還可借助多種通訊接口與其他設備輕松相連，并可通過串口、以太網、USB下載運行數據。

10.設備通信支持鏈路RS232/RS485，以太網、總線網絡（包括CAN、PCI、MVB等）、OPC接口（sever和client）

11.協議支持支持串口、以太網、CANBus、ProfiBus等，支持多種PLC、IO設備協議

12.圖形顯示，基本矢量圖形（點、線、曲線、折現、矩形、圓形、多邊形等）、曲線、報表、報警、歷史查詢，事件彈出框等

13.數據轉換，零點、變比、線性變換、上下限、報警設置、函數轉換、if判斷、自定義函數等

14.數據庫支持MySQL、Sqlite、等數據庫

15.邏輯處理C語言、JS語言

16.支持遠程OTA遠程升級,支持終身免費升級軟件系統

17.提供PC端二次開發工具用戶可自行開發加載新的通訊協議

技術規格

項目	DM-C501D 硬件規格
硬件平臺
CPU	工業級ARM Cortex—A7 四核，主頻最高為1.2GHz
內存	2GB DDR3
FLASH	16GB eMMC（最大可為64GB）
接口
以太網端口	1路10/100/1000Mbps 實時工業以太網協議端口
數字量/模擬量接口	可根據用戶需求增加擴展模塊,選配TTL輸入輸出，模擬量輸入等模塊
工業串行接口	RS-232 x 4，RS-485 x 4;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV
USB接口	1路USB OTG；1路USB HOST
調試端口	232/485/TTL/COMS調試口
多功能通訊端口	1路4G/EMTC/NB-IoT/ZigBee/LoRa（選配）
WiFi	1路WiFi（選配）
SATA	1路M.2 SATA硬盤（接口內置）（選配）
CAN總線	1路CAN總線。最多可掛接255個節點采集器（選配）
顯示接口	工業10.1寸觸摸顯示屏
按鍵	1個電源復位按鍵，1個恢復出廠設置按鍵
機械特性
指示燈	POWER, STATUS, MODEM信號指示燈
安裝方式	導軌、壁掛
外殼	金屬
防護等級	IP55
冷卻方式	自然散熱
顯示
分辨率	800*1280
格式	MIPI、LVDS可選
尺寸	10.1寸
觸摸	電容觸摸
電源
電源輸入	DC 12-36V
極性反接和過流保護	支持
電源接口	可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-20～85℃
其他
看門狗	硬件看門狗（WDT）監控
實時時鐘	內置RTC，紐扣電池供電
硬件加密	內建獨立硬件加密電路，保護用戶IP
指示燈	POWER, STATUS, MODEM信號指示燈
MTBF	大于10萬小時
保修期	3年
產品認證	CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m；設備可靠性測試：高溫、低溫、振蕩、跌落
4G LTE無線通訊模塊
頻帶	FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz
輸出功率	Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB)for LTE TDD Class 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3 (24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE 850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz
靈敏度	LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm
天線接口	SMA外置
USIM	可選：外置/內置
