70W導軌式工業開關電源模塊
- DM-D100L 工業開關電源
寬電壓范圍；220VAC(85-264VAC)、85~176V時負載減半
額定功率：70W
最大功率:120W
頻率范圍 47-63HZ
交流電流0.55A/115VAC/0.35A/230VAC
浪涌電流 冷啟動：20A/115VAC、40A/230VAC
DC OUT +24V
支持-40-85℃工業寬溫應用
全工業化設計接口全部做防雷擊、防浪涌、防靜電處理支持1.5KV 隔離變壓保護
簡介
DM-D100L 開關模式電源（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。 DM-D100L 開關模式電源為客戶提供的高性價比、標準導軌式安裝、高效節能的綠色電源。產品安全可靠，專為工業控制設備、機器和其它各種惡劣的環境中的工業設備提供高穩定度、高抗干擾的電源。該電源體積小、重量輕、結構緊湊、標準導軌式安裝為客戶節省了大量的空間。
功能特點
1.全球輸入電壓范圍，輸入電壓范圍可達85-264VAC （85~176V時負載減半）全電壓范圍滿載
2.+24V直流輸出、滿負載設計電流3A（標準）、極限帶負載4.5A(影響設備使用壽命時間）
3.高達90%以上電源轉換效率，進一步降低能源損耗
4. 內置大容量電容，有足夠的掉電保護時間，以備不時之需
5.具有主動式PFC，高效、節能、環保

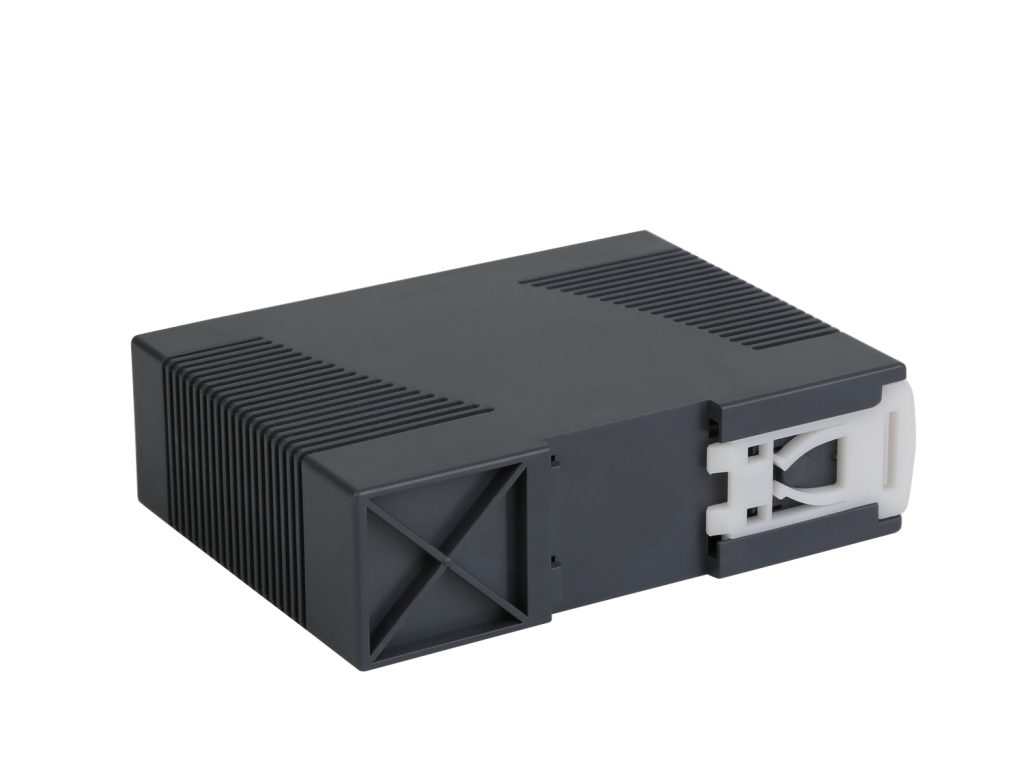

6.標準導軌式（35mm）封裝安裝，可為客戶節省大量的空間和安裝時間
7. 外置惡劣環境仍能提供高穩定度、高抗干擾的輸出電壓
8. 工作溫度范圍：-25°C至+60°
9.工業級產品技術設計
10.廣泛應用在環保、能源、水利、電力、交通、冶金、化工、機械、消防、建筑、農業等工業行業中
11.低待機功耗、高效率
12.輸出短路、過流、過壓保護
技術規格
| 項目 | DM-D100L 硬件規格 |
| 輸入 | |
| 電壓范圍 | 220VAC（85～264VAC） ，85~176V時負載減半。全電壓范圍滿載 |
| 頻率范圍 | 47～63HZ |
| 效率 | ≥90% |
| 交流電流 | 0.55A/115VAC、0.35A/230VAC |
| 浪涌電流 | 冷啟動：20A/115VAC、40A/230VAC |
| 漏電流 | <1MA/240VAC(輸入對地) |
| 輸出功率 | |
| 直流電壓 | +24V |
| 額定電流 | 3A |
| 電流范圍 | 0～2A |
| 額定功率 | 70W |
| 紋波與噪聲 | ≤50mV |
| 電壓調整范圍 | +22～+25V |
| 電壓精度 | ±1.0% |
| 線性調整率 | ±1.0% |
| 負載調整率 | ±1.0% |
| 啟動、上升時間 | 500MS、30MS/230VAC(滿載時)。1000MS、30MS/115VAC(滿載時) |
| 保護 | |
| 過負載保護 | 過流和短路都是打嗝自恢復、負載異常條件清除后可自動恢復 |
| 過溫保護 | 自恢復 |
| 過電壓保護 | 26V~28V |
| 環境需求 | |
| 工作溫度 | -25～60℃ |
| 工作濕度 | 20%-90%，RH 無冷凝 |
| 儲存溫度、濕度 | -30～+85°，10～85% RH |
| 環境溫濕度 | |
| 環境濕度 | 5～95% （無凝霜） |
| 存儲溫度 | -40～90℃ |
| 工作溫度 | -40～85℃ |
| 可靠性 | |
| MTBF | 大于10萬小時 |
| 安全性 | |
| 保修期 | 3年 |
| 尺寸及安裝方式 | 長11.6CM、寬8.8CM、高3.5CM，導軌安裝 |
訂購信息
標準版： DM-D100L
