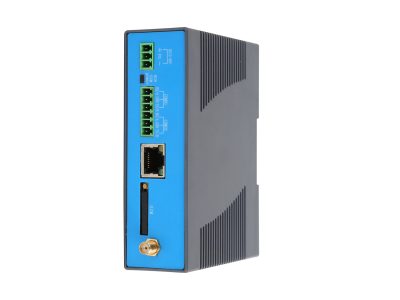

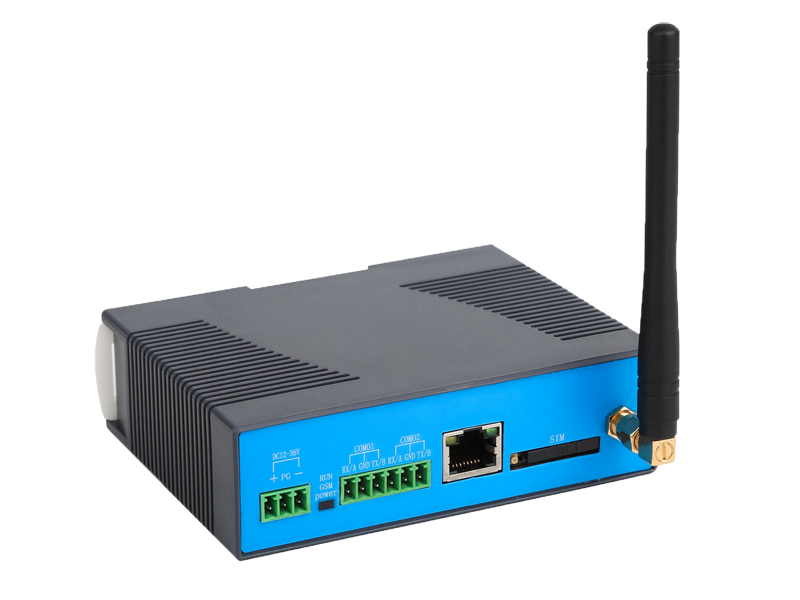

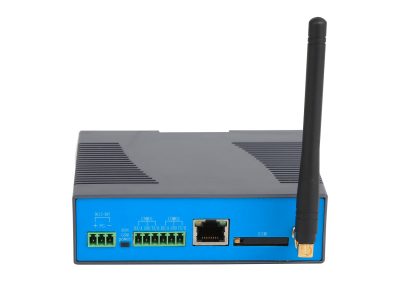

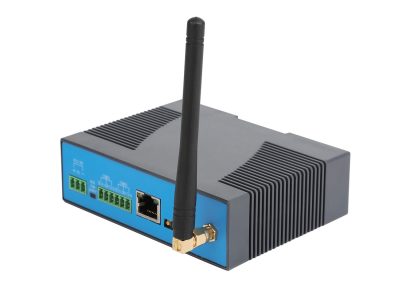

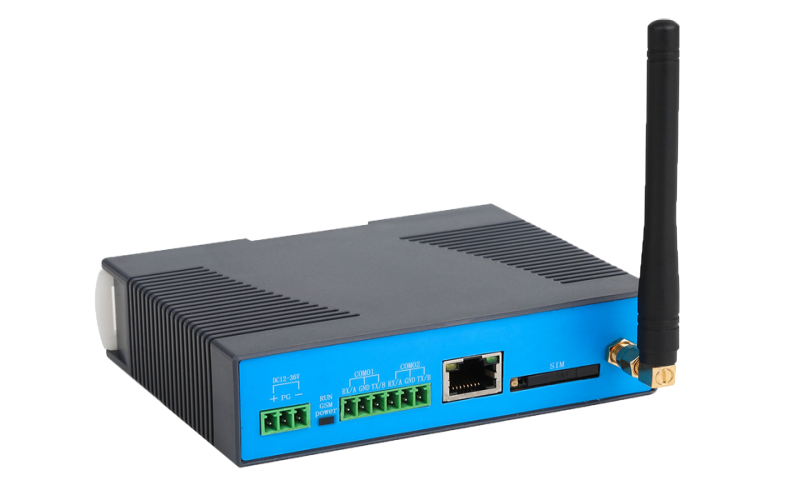

4G全網通工業路由器多功能終端

DM-A400H 路由器、RTU、DTU多合一終端

CPU: 高通ARM Cortex—A7處理器，主頻為1.3GHz

DDR: 512MB DDR3

ROM: 256MB Flash

以太網：1路10/100/1000Mbps自適應工業以太網接口

串口：2路光電隔離15KV 防護RS232/RS485接口

4G全網通遠程無線數據傳輸

支持RTU、路由器、DTU三合一多功能終端

內置SQL數據庫可實現實時數據存儲

標簽: 工業路由器

簡介

DM-A400H 4G 多功能終端是一款兼具4G路由、RTU、4G DTU 于一體的高端設備，同時支持?jǐn)?shù)據傳輸、數據存儲功能、數據運算、高速穩定，全網通極速體驗，DM-A400H支持近1000種工通訊協議，配合蒂蒙自主研發的協議引擎可以適配市面上環保、能源、水利、電力、消防等不同行業的協議，也可直接接入各類組態軟件，不再需要額外投入大量的人力物力單獨開發中心應用軟件，可靠性穩定性更高，采集與傳輸由一套軟硬件系統實現。

本地及遠程無線管理、升級、通信能力，助力企業降低運維成本，實現現場數據的實時采集與處理、復雜控制算法以及海量現場數據存儲，獨有的COM口設計，支持串口外設接入，配合豐富的外圍接口及通信功能，非常適合于需要較高運算能力的數據采集與控制系統、通訊系統、遠程設備監控等多方位應用場合。

功能特點

1.基于Web網頁系統配置：通過IE或其他瀏覽器可以完成系統的功能配置和設備聯調
2.數據庫：支持Sql數據庫數據存儲，及數據輸出功能。
3.采集系統：內置自主研發的登峰數據采集系統
4.二次開發：提供PC端二次開發工具對用戶零編程基礎即可自主實現拖拽式通訊協議開發
5.通信功能：支持GPRS、4G全網通信號、短消息、等多種通訊方式；
6.支持與多中心進行數據通信；支持實時在線、定時喚醒兩種工作模式。
7.智能防掉線，支持在線檢測，在線維持，掉線自動重?fù)埽_保設備永遠在線
8.支持串口數據傳輸,，數據中心管理
9.方便的WEB配置，支持遠程WEB管理
10.支持多種無線撥號方式：自動分配，指定IP
11.支持DTU功能
12.支持本地軟件升級；支持配置的導出導入，及web在線更新固件程序
13.存儲功能：本機循環存儲監測數據，掉電不丟失。
14.控制功能：支持自動控制、遠程控制水泵、閥門等控制設備。
16.遠程管理功能：支持遠程登錄，參數設置與調試，程序OTA升級。
17.報警功能：監測數據越限。立即上報告警信息。
18.支持遠程OTA和遠程配置下發
19.內嵌內存數據數據庫
20.協議轉換：實現任意協議采集，然后以任意協議轉發和上傳
21.控制應用：實現啟動，周期，定時，數據改變觸發控制程序，使用
22.計算引擎：基本數學控制邏輯，可以根據自己需求使用運算表達式的需要對網關的功能任意計算和控制，節省了大量人力成本。
23.支持網頁在線調試實現串口、以太網通訊監聽功能，無需另外安裝串口網絡調試工具。
24.默認協議：支持ModbusRTU/ascii、dlt645 376.1、粉塵、賽默飛、DM101、hjt212等幾百種工業協議，并支持自定義開發和導入?yún)f(xié)議

技術規格

項目	DM-A400H 硬件規格
硬件平臺
CPU	ARM Cortex-A7 1.3GHz
內存	512MB
FLASH	256/512MB,可選
接口
以太網端口	1路10/100/1000Mbps 工業以太網協議端口
工業串行接口	RS-232 x 2，RS-485 x 2;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV
Wi-Fi(可選)	2.4G或5G（802.11 b/g/n）
按鍵	1個電源復位按鍵，1個恢復出廠設置按鍵
SIM卡座	1.8V/3V抽屜式卡座1個
機械特性
安裝方式	導軌、壁掛
外殼	ABS耐高溫易降解
防護等級	IP34
冷卻方式	自然散熱
電源
電源輸入	DC 12-36V
極性反接和過流保護	支持
電源接口	可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-40～85℃
其他
看門狗	硬件看門狗（WDT）監控
MTBF	大于10萬小時
尺寸	長11.6cm；寬8.8cm；高3.5cm；導軌安裝
產品認證	CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m；設備可靠性測試：高溫、低溫、振蕩、跌落
4G LTE無線通訊模塊
頻帶	FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz
輸出功率	Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB)for LTE TDD；Class 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3(24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz
靈敏度	LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm
天線接口	SMA外置
USIM	可選：外置/內置
